CCM法的主要制备工艺
CCM（Catalyst Coated Membrane）法，即催化剂涂覆膜法，是一种将催化剂直接涂覆在质子交换膜两侧形成催化层的方法。其主要制备工艺如下：
一、材料准备
- 质子交换膜：
选择具有高质子传导率、良好的化学稳定性和机械强度的质子交换膜，如全氟磺酸膜。
对质子交换膜进行预处理，通常包括清洗、干燥等步骤，以去除膜表面的杂质和水分。 - 催化剂：
催化剂通常为铂基催化剂，如铂碳（Pt/C）催化剂。
催化剂的粒径、比表面积、铂载量等参数会影响其催化性能。
根据需要，可以选择不同类型的催化剂，如合金催化剂、核壳结构催化剂等，以提高催化剂的活性和稳定性。 - 溶剂：
选择合适的溶剂，用于制备催化剂浆料。常用的溶剂有醇类（如异丙醇、乙醇）、水等。
溶剂的选择应考虑其对催化剂和质子交换膜的溶解性、挥发性以及对环境的影响。 - 其他添加剂：
为了改善催化剂浆料的性能，可以添加一些添加剂，如粘结剂、分散剂等。
粘结剂可以提高催化剂与质子交换膜之间的结合力，分散剂可以提高催化剂在浆料中的分散性。
二、催化剂浆料制备
- 配方设计：
根据催化剂的类型、载量以及质子交换膜的特性，确定催化剂浆料的配方。
一般来说，催化剂浆料中催化剂的含量为 10%~50%（质量分数），粘结剂的含量为 1%~10%（质量分数），分散剂的含量为 0.1%~1%（质量分数）。 - 混合搅拌：
将催化剂、粘结剂、分散剂和溶剂按照一定的比例加入到搅拌容器中。
使用搅拌器或超声设备对混合物进行搅拌或超声处理，使催化剂均匀分散在溶剂中。
搅拌时间和超声处理时间根据催化剂的类型和浆料的粘度而定，一般为几小时到十几小时。 - 调整性能：
对催化剂浆料的性能进行调整，如粘度、固含量、pH 值等。
可以通过添加溶剂或调整添加剂的含量来调整浆料的性能，以满足涂覆工艺的要求。
三、涂覆工艺
- 直接涂覆法：
将质子交换膜平铺在涂覆平台上，用刮刀或喷枪将催化剂浆料均匀地涂覆在膜的两侧。
控制涂覆的厚度和均匀性，可以通过调整刮刀的高度、喷枪的压力和流量等参数来实现。
涂覆后的膜在一定温度下干燥，去除溶剂，形成催化层。 - 转印法：
先将催化剂浆料涂覆在转印基底上，如聚四氟乙烯（PTFE）膜或聚酯（PET）膜。
然后将质子交换膜压在涂覆有催化剂浆料的转印基底上，通过热压或辊压等方式将催化剂转移到膜的两侧。
最后去除转印基底，得到涂覆有催化层的质子交换膜。
四、后处理工艺
- 热压处理：
将涂覆有催化层的质子交换膜在一定温度和压力下进行热压处理，以提高催化剂与质子交换膜之间的结合力。
热压温度一般为 100℃~200℃，压力为 1~10 MPa，热压时间为几分钟到几十分钟。 - 干燥处理：
对热压后的质子交换膜进行干燥处理，去除残留的溶剂和水分。
干燥温度一般为 80℃~120℃，干燥时间为几小时到十几小时。 - 检测与评估：

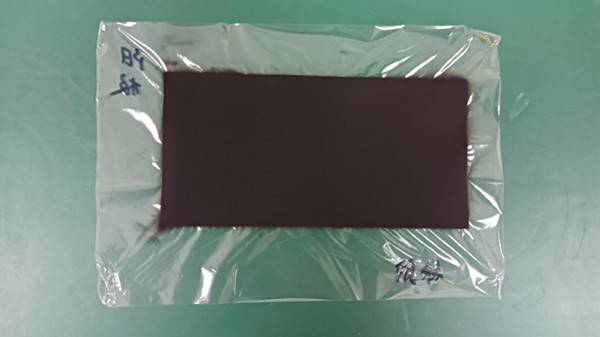

对制备好的 CCM 进行检测和评估，包括催化层的厚度、均匀性、铂载量、质子传导率、气体渗透率等性能指标。
根据检测结果，对制备工艺进行调整和优化，以提高 CCM 的性能和质量。
以上是 CCM 法的主要制备工艺，不同的研究机构和企业可能会根据自己的实际情况进行一些调整和改进。
一种配置有4个固定超声波喷嘴或一个往复式基板的输送系统，用于大规模生产。UAM6000XL是一种生产规模的涂层系统，具有在GDL或燃料电池膜上进行催化剂涂覆的能力，涂覆面积可达1.2米*1.2米（涂覆面积可定制）。采用国家专利超声波喷涂技术，用于制备均匀致密的薄膜涂层以及应用于喷雾热解领域。并可配备单套或多套喷头系统。可定制化的方案灵活应用于不同行业、不同领域。被广泛应用于能源行业、纳米行业、微电子行业、半导体行业、玻璃镀膜行业等。
- 适用于大批量生产
- 大面积、全自动、可编程的独立系统
- 原料利用率可达95%
- 涂层均一且稳定，均匀度±5%
- 有效喷涂面积:1200mmX 1200mm
